大功率恒流控制器
3DPA Series(新)
簡述
1.最佳線掃光源配套恒流控制器；2.恒流調光，無閃爍，自動適配最佳調節曲線；3.可高頻觸發，頻率達7.5KHz；4.每通道256級可調，支持RS232通信、LAN通信；5.具備報警LED斷路、LED短路、過流保護、斷電保護等功能。
聯系我們
分享該頁面
產品介紹
型號參數
文件下載

產品特點：

1.最佳線掃光源配套恒流控制器
2.恒流調光，無閃爍，自動適配最佳調節曲線
3.可高頻觸發，頻率達7.5KHz
4.每通道256級可調，支持RS232通信、LAN通信
5.具備報警LED斷路、LED短路、過流保護、斷電保護等功能

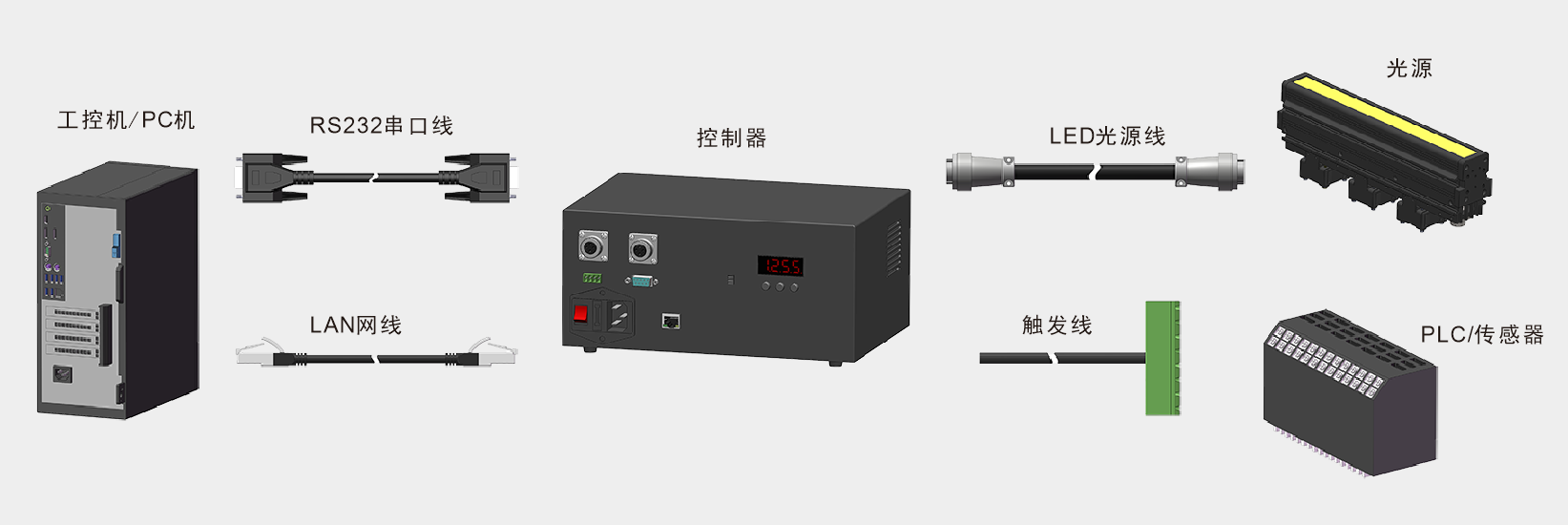

工作系統示例



時序圖

常亮模式(MANU模式)：
當外部連接觸發信號時，觸發“+”輸入高電平5-24V “-”接地時，光源滅。
常滅模式(REMO模式)：
當外部連接觸發信號時，觸發“+”輸入高電平5-24V “-”接地時，光源亮。

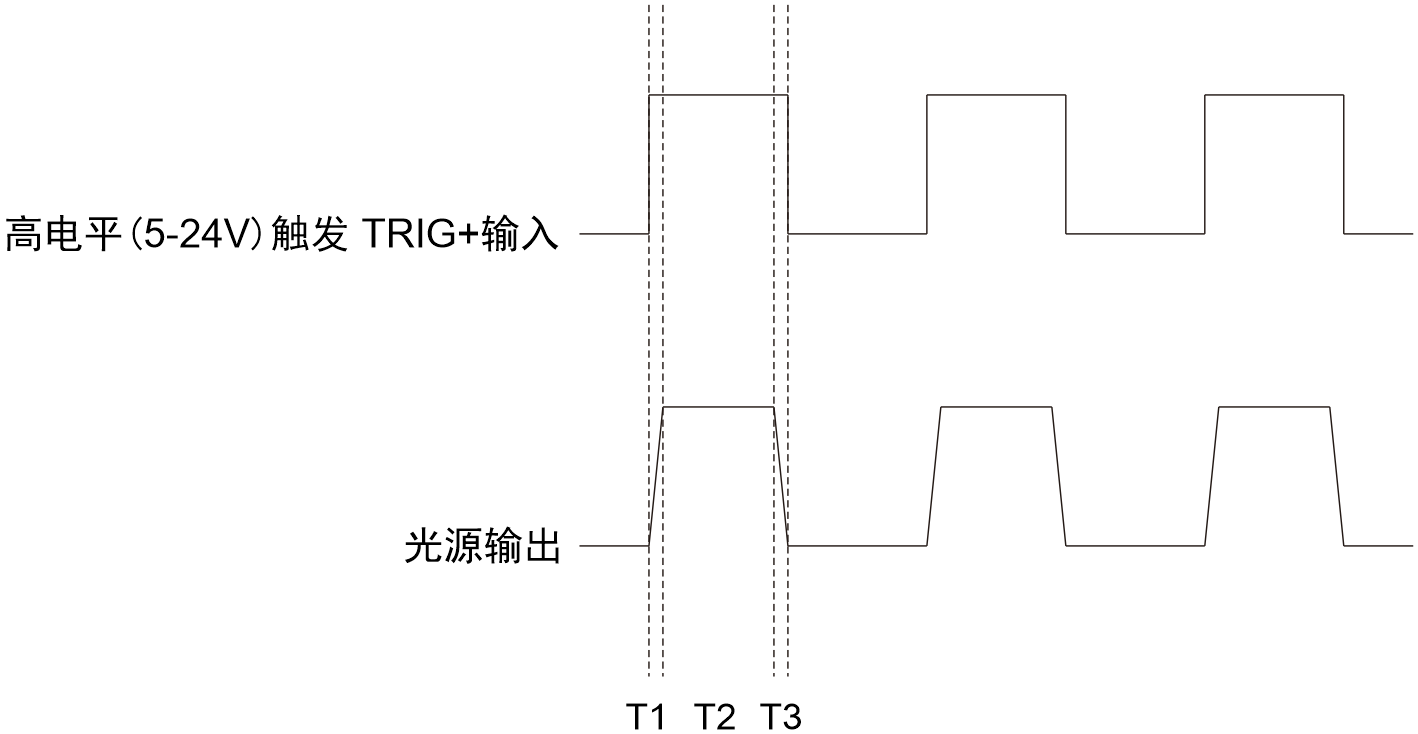

REMO模式觸發時序圖

說明：T1觸發光源打開延時時間，T2光源被觸發后點亮?xí)r間，T3觸發光源關閉延時時間，T1≤10us，T3≤10us。

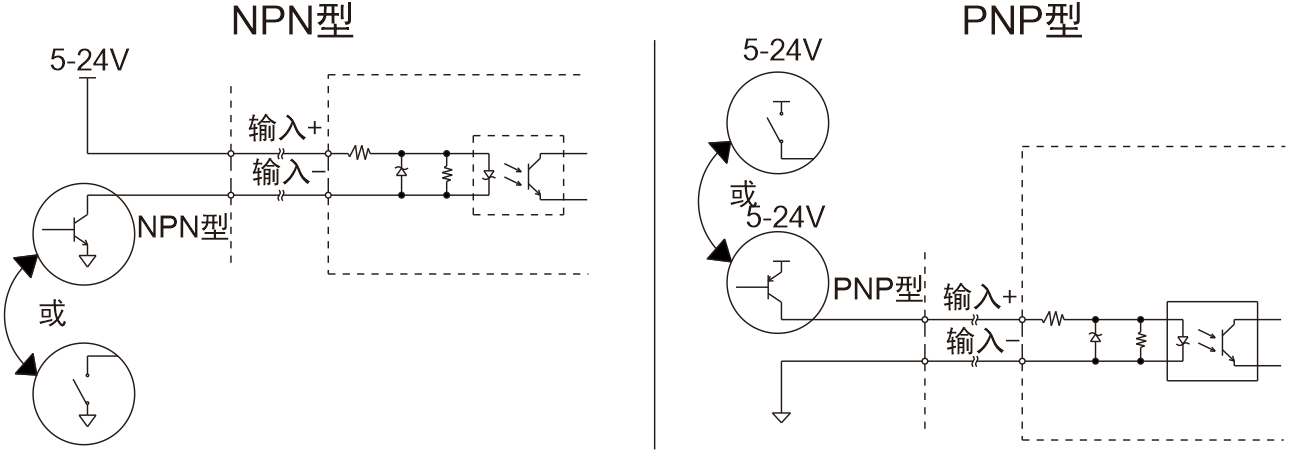

常用外部觸發信號接線方法

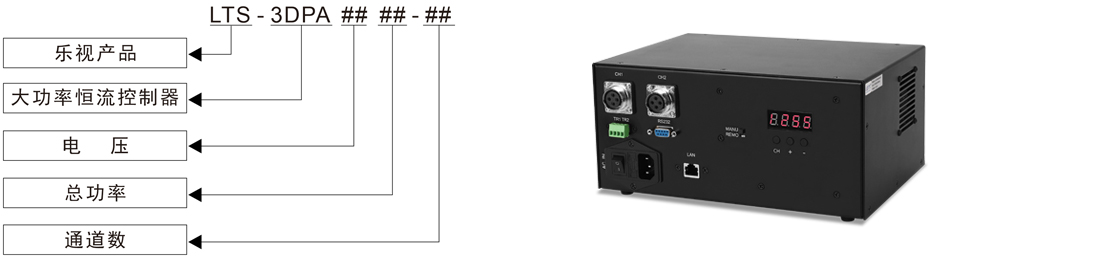

編碼規則：


控制器型號

全電壓類型
 型號
 實際最大總功率 單路輸出最大功率 通道數
 外部觸發電壓
小功率恒流控制器
 LTS-3DPA2460-2S
 60W
 40W
 2
 5-24V
LTS-3DPA2460-4S
 60W
 40W
 4
中功率恒流控制器
 LTS-3DPA24120-1M
 120W
 120W
 1
LTS-3DPA24120-2M
 120W
 120W
 2
LTS-3DPA24200-1M
 200W
 200W
 1
LTS-3DPA24200-2M
 200W
 120W
 2
大功率恒流控制器
 LTS-3DPA24320-1S
 320W
 320W
 1
LTS-3DPA24320-2S
 320W
 240W
 2
LTS-3DPA24500-1S
 450W
 450W
 1
LTS-3DPA24500-2S
 450W
 240W
 2
LTS-3DPA24500-4S
 450W
 120W
 4
LTS-3DPA48750-1S
 700W
 700W
 1
LTS-3DPA481000-1S
 900W
 900W
 1
LTS-3DPA481500-1S
 1350W
 1350W
 1

非全電壓類型
 型號
 實際最大總功率 單路輸出最大功率 通道數
 外部觸發電壓
大功率恒流控制器
 LTS-3DPA24350-1SA
 320W
 320W
 1
 5-24V
LTS-3DPA24350-2SA
 320W
 240W
 2
LTS-3DPA481000-1SA
 900W
 900W
 1
LTS-3DPA481500-1SA
 1350W
 1350W
 1

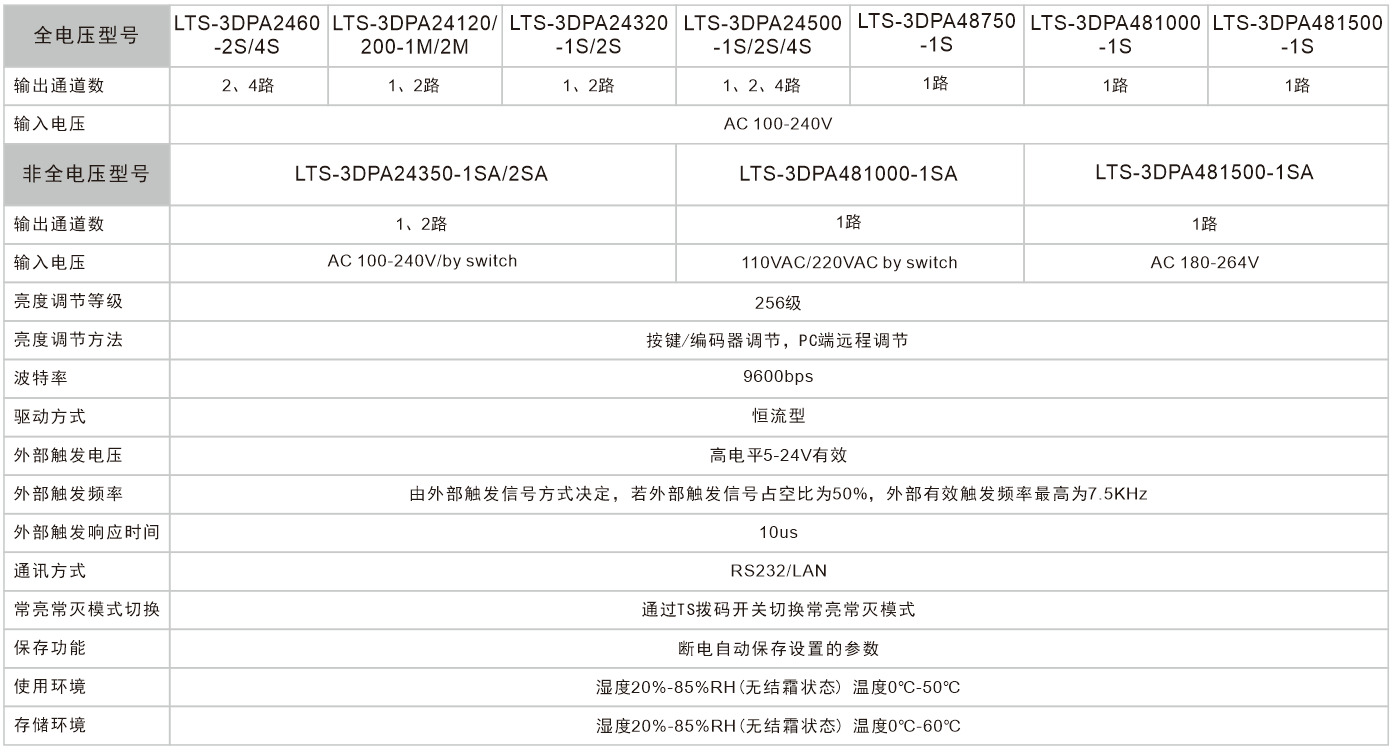

產品規格參數表：
