光學工業鏡頭，作為光學成像系統的“眼睛”，其成像質量直接決定了圖像或視頻的清晰度、色彩還原度及細節表現等。當評估或校準成像系統的性能或圖像質量時，一個客觀的評價指標是很重要的。圖像的質量可以由不同的指標來定義，尤其是分辨率、調制傳遞函數、畸變、色差等。要想使用這些指標，先要知道它們每一項代表什么，會怎樣影響鏡頭的性能。
分辨率是衡量鏡頭分辨物體細節的能力，是鏡頭成像質量的首要指標。分辨率代表一個光學系統在某個維度最小能夠分辨的尺寸，以人眼為例（人眼可以認為是一個相機加一個變焦鏡頭），無環境影響的健康人眼角分辨率約為1角分（1/60度），也就是在一米距離下能夠分清的黑白間距約為0.29mm。那么我們可以說，0.29mm就是此時眼睛的分辨率。而分辨率常用的單位是線對數（lp/mm）0.29mm也就是：1/（0.29*2）=1.7lp/mm
線對通常以其頻率來描述：適合給定單位長度的線數。因此，該頻率通常用“l(fā)p/ mm”（一毫米內能分清的黑白線對數）表示。
圖中橫坐標是空間頻率，縱坐標是MTF值。由于實際成像中總有像差存在，成像的對比度總是下降的，作為對比度衰減因子的MTF也總是小于1的。像面上任何位置的MTF值都是空間頻率的函數。一般地，空間頻率越高，MTF值越低，意味著高頻信息對比度衰減更快。例如圖中80 lp/mm的空間頻率對應的MTF=0.52，意即對于中心視場來說，空間頻率為80 lp/mm的信號成像對比度要下降大約一半(相對于實際目標來說)。
監控應用主要供人眼觀察，系統的MTF>0.22即可滿足人眼觀察的要求，因此對鏡頭來說，MTF>0.3即可滿足要求。
3、焦距
焦距指鏡頭光學后主點到焦點的距離，是鏡頭的重要性能指標。鏡頭焦距的長短決定著拍攝的成像大小，視場角大小，景深大小和畫面的透視強弱等。
4、畸變
鏡頭成像時可能產生的幾何變形，畸變可以看作是像面上不同局部的放大率不一致引起的，是一種放大率像差。包括桶形畸變（負畸變）和枕形畸變（正畸變）?；儥z測有助于評估鏡頭對圖像形狀的保真度。
理想成像中，物像應該是完全相似的，就是成像沒有帶來局部變形，但是實際成像中，往往有所變形。畸變的產生源于鏡頭的光學結構，成像特性使然。
一般情況下，監控類應用不承擔高精度測量任務，因此對畸變可容忍度較高。但畸變過大會影響觀察效果，因此畸變率控制在5%~10%以內通?？梢詽M足絕大部分監控需求了。
理論上色差在影像中央及邊緣都可以發生，不過由于邊緣的光程較長，因此色差也就特別明顯。由于短波長的折射率較高，因此紫色對色差也特別敏感。
6、場曲
在一個平坦的影像平面上，影像的清晰度從中央向外發生變化，聚焦形成弧型，就叫場曲。場曲導致視場邊緣相對中心清晰度下降，也即MTF下降。
場曲最直觀的表現就是圖像中心部分可能是清晰的，而邊緣部分則變得模糊。調整焦點時很難找到一個讓整幅畫面都處于最佳清晰度的位置。
7、像散
像散使得軸外物點的像變成在空間相距一定距離的、相互垂直的兩條短焦線，而在其它截面上形成橢圓或圓形彌散斑。
像散最直接的影響就是造成圖像整體或局部區域的清晰度降低。除了影響清晰度外，還可能導致圖像出現拉伸或壓縮等形態上的變化。
8、相對照度
在成像平面上視場角中心點與全視場角的照度比值。通過比較不同位置上的相對照度值，可以了解光學鏡頭在整個視場范圍內光線分布的均勻程度。這對于確保圖像質量的一致性非常重要。
如果某個區域的相對照度明顯低于其他區域，則可能意味著存在設計或制造上的問題，比如鏡片污染、涂層不均等，這些問題會影響最終成像效果。
9、主光線角度
主光線在光學上的定義為一束通過入瞳中心的離軸光線，而主光線與探測器法線方向的夾角即為鏡頭主光線角度。
在鏡頭設計和性能評估中，CRA 是一個非常重要的參數，它對于理解圖像質量、色彩再現性以及不同組件之間如何最佳匹配等方面至關重要。

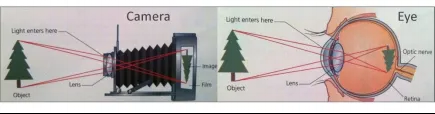

分辨率是衡量鏡頭分辨物體細節的能力，是鏡頭成像質量的首要指標。分辨率代表一個光學系統在某個維度最小能夠分辨的尺寸，以人眼為例（人眼可以認為是一個相機加一個變焦鏡頭），無環境影響的健康人眼角分辨率約為1角分（1/60度），也就是在一米距離下能夠分清的黑白間距約為0.29mm。那么我們可以說，0.29mm就是此時眼睛的分辨率。而分辨率常用的單位是線對數（lp/mm）0.29mm也就是：1/（0.29*2）=1.7lp/mm
線對通常以其頻率來描述：適合給定單位長度的線數。因此，該頻率通常用“l(fā)p/ mm”（一毫米內能分清的黑白線對數）表示。
MTF是衡量圖像質量的最重要參數之一。MTF是對鏡頭成像的清晰程度（包含分辨率和銳度兩個因素）的定量描述，綜合的反映了鏡頭的成像能力。

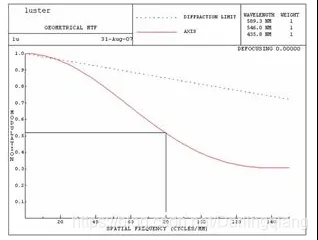

高清監控相機探測器尺寸通常為1/2”—2/3”，像元尺寸為4.5~5.5μm，對應空間頻率為110lp/mm~90lp/mm。如下圖所示，為某個鏡頭中心視場的MTF曲線。
圖中橫坐標是空間頻率，縱坐標是MTF值。由于實際成像中總有像差存在，成像的對比度總是下降的，作為對比度衰減因子的MTF也總是小于1的。像面上任何位置的MTF值都是空間頻率的函數。一般地，空間頻率越高，MTF值越低，意味著高頻信息對比度衰減更快。例如圖中80 lp/mm的空間頻率對應的MTF=0.52，意即對于中心視場來說，空間頻率為80 lp/mm的信號成像對比度要下降大約一半(相對于實際目標來說)。
監控應用主要供人眼觀察，系統的MTF>0.22即可滿足人眼觀察的要求，因此對鏡頭來說，MTF>0.3即可滿足要求。

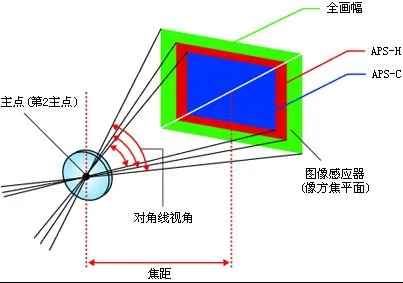

3、焦距
焦距指鏡頭光學后主點到焦點的距離，是鏡頭的重要性能指標。鏡頭焦距的長短決定著拍攝的成像大小，視場角大小，景深大小和畫面的透視強弱等。
4、畸變
鏡頭成像時可能產生的幾何變形，畸變可以看作是像面上不同局部的放大率不一致引起的，是一種放大率像差。包括桶形畸變（負畸變）和枕形畸變（正畸變）?；儥z測有助于評估鏡頭對圖像形狀的保真度。
理想成像中，物像應該是完全相似的，就是成像沒有帶來局部變形，但是實際成像中，往往有所變形。畸變的產生源于鏡頭的光學結構，成像特性使然。
一般情況下，監控類應用不承擔高精度測量任務，因此對畸變可容忍度較高。但畸變過大會影響觀察效果，因此畸變率控制在5%~10%以內通?？梢詽M足絕大部分監控需求了。

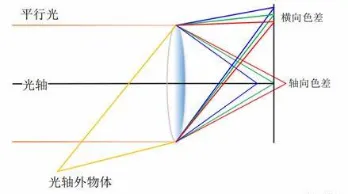

5、色差
由于鏡頭對不同波長光線的折射程度不同，導致成像時出現色差。色差檢測是評估鏡頭色彩還原準確性的關鍵。
理論上色差在影像中央及邊緣都可以發生，不過由于邊緣的光程較長，因此色差也就特別明顯。由于短波長的折射率較高，因此紫色對色差也特別敏感。
6、場曲
在一個平坦的影像平面上，影像的清晰度從中央向外發生變化，聚焦形成弧型，就叫場曲。場曲導致視場邊緣相對中心清晰度下降，也即MTF下降。
場曲最直觀的表現就是圖像中心部分可能是清晰的，而邊緣部分則變得模糊。調整焦點時很難找到一個讓整幅畫面都處于最佳清晰度的位置。
7、像散
像散使得軸外物點的像變成在空間相距一定距離的、相互垂直的兩條短焦線，而在其它截面上形成橢圓或圓形彌散斑。
像散最直接的影響就是造成圖像整體或局部區域的清晰度降低。除了影響清晰度外，還可能導致圖像出現拉伸或壓縮等形態上的變化。
8、相對照度
在成像平面上視場角中心點與全視場角的照度比值。通過比較不同位置上的相對照度值，可以了解光學鏡頭在整個視場范圍內光線分布的均勻程度。這對于確保圖像質量的一致性非常重要。
如果某個區域的相對照度明顯低于其他區域，則可能意味著存在設計或制造上的問題，比如鏡片污染、涂層不均等，這些問題會影響最終成像效果。

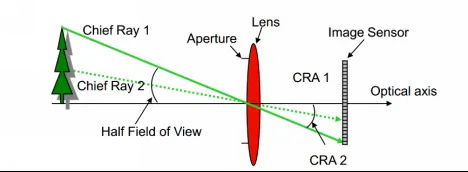

9、主光線角度
主光線在光學上的定義為一束通過入瞳中心的離軸光線，而主光線與探測器法線方向的夾角即為鏡頭主光線角度。
在鏡頭設計和性能評估中，CRA 是一個非常重要的參數，它對于理解圖像質量、色彩再現性以及不同組件之間如何最佳匹配等方面至關重要。
